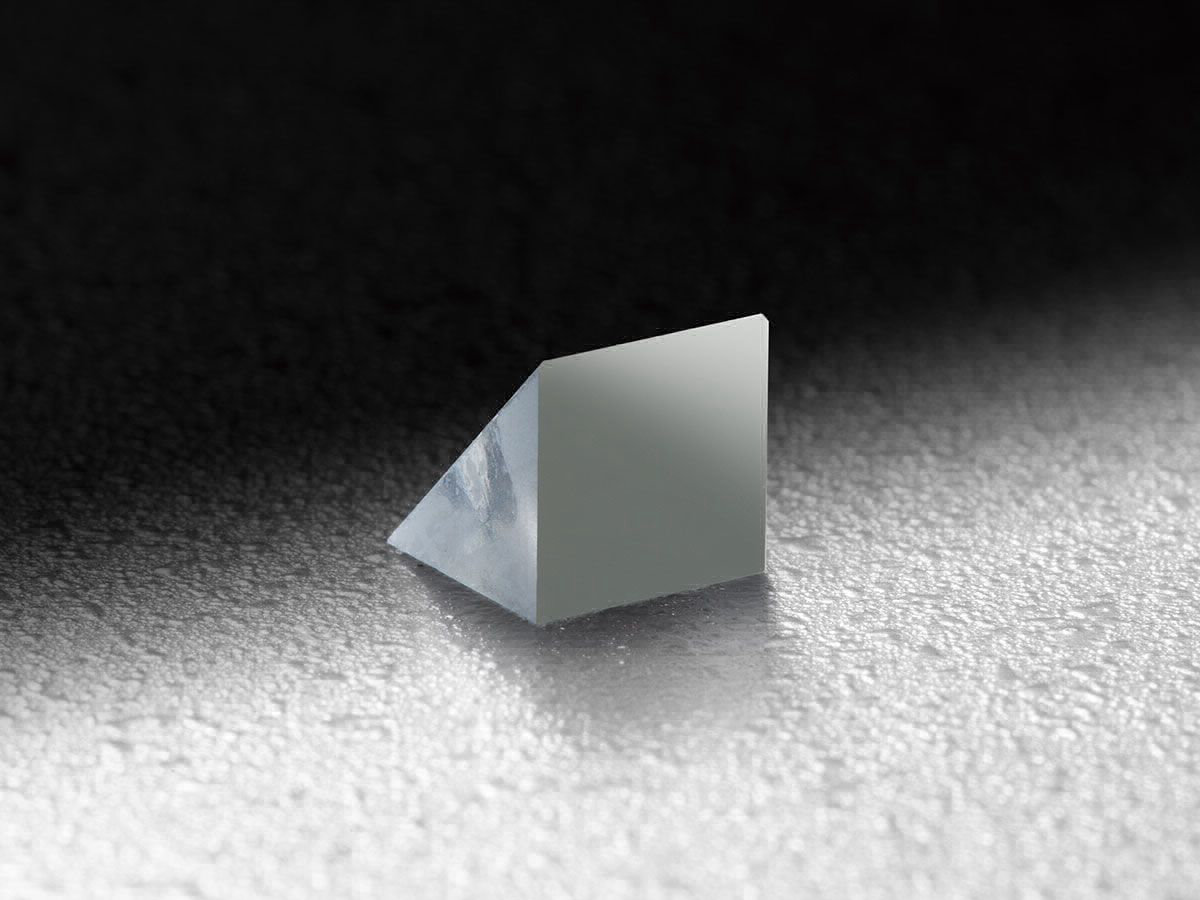

SIGMA西格玛 KRPB4-20-550 刀口棱镜（有镀膜）
- 直角棱线是非常细的直线，可以用作观测系统的基准直线。
- 从斜面侧入射，其入射角为0±5.7度范围内时，满足临界角条件，可实现全反射。
更多信息| 目录编号 | W3125 |
|---|
| RoHS | 是 |
|---|
| CE | 否 |
|---|
| 资料下载 |
|
|---|
| 图纸下载 |
|
|---|
| 信息 | |
|---|
| 注意 | - 直角棱线部的刀口非常容易破损，千万不能和其他物品碰撞。
- 刀口部不能使用镜头纸等擦拭。如果发现有异物附着，请用气囊吹。

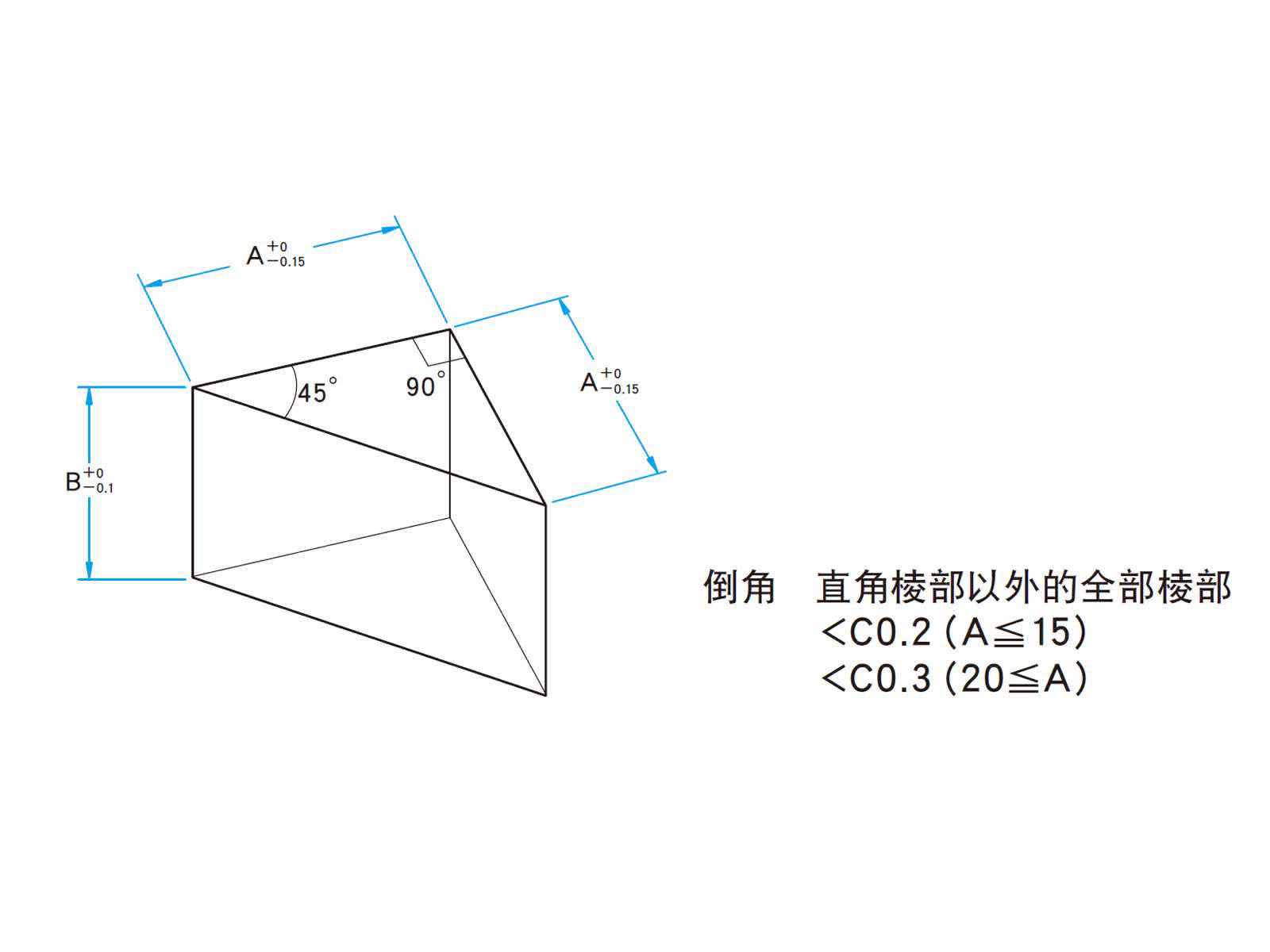

- 实测的尺寸A包含了倒角部分，所以会比样本值稍小。尺寸公差由斜面和两个底面所成三角形而定。
- 臨临界角的反射面的反射率几乎是100%，但是入射和出射两面加起来会有8%左右的损失。
- 在没镀膜斜面上有指纹或其他脏物的话，入射角即使大于临界角，也可能不发生全反射。没镀膜的斜面不能接触任何东西。
|
|---|
| 技术指标 | | 材质 | BK7(折射率 nd=1.517) | | 棱线处理 | 直角棱部:刀口(无倒角)

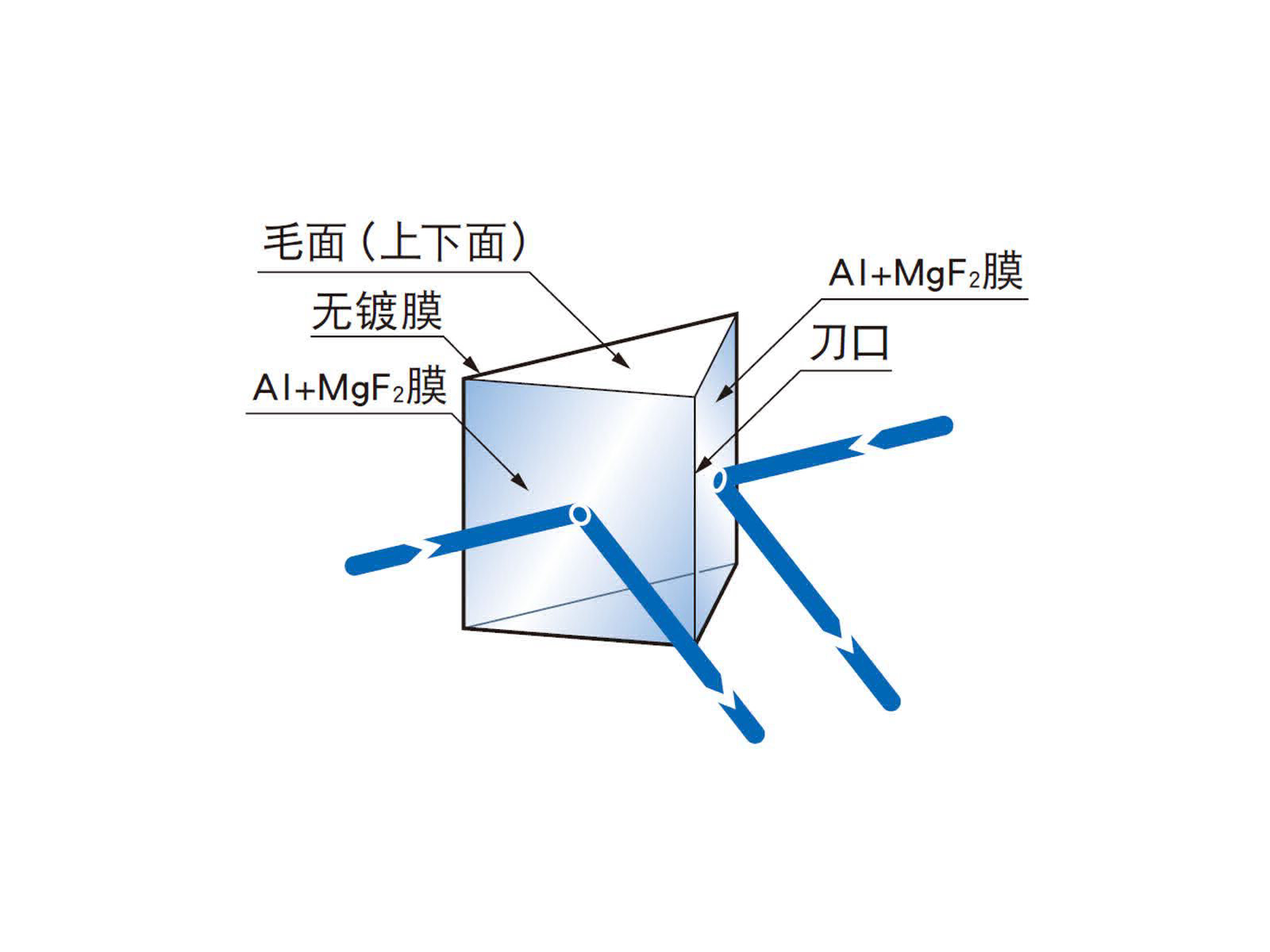

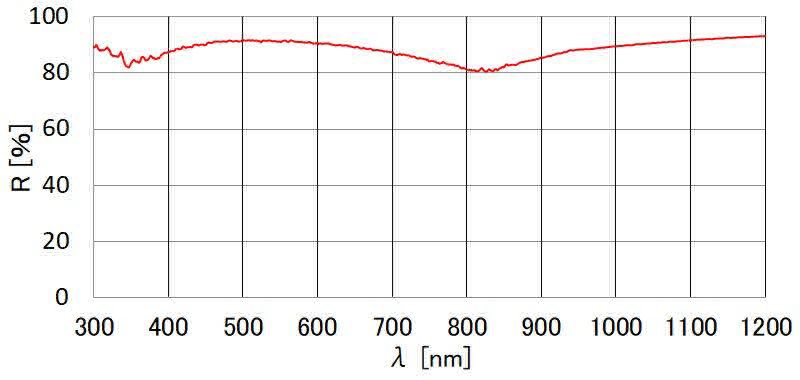

其它棱线:C倒角 | | 镀膜 | 挟直角的2面:Al+MgF2(保护膜)
斜面:无镀膜 | | 激光损伤阈值(参考值) | 0.25J/cm2(脉冲宽10ns,重复频率20Hz) | | 有效范围 | 90%边长的内接圆或椭圆 | | A＝B | 20mm | | 基材面型精度 | λ/4 | | 角度精度(90°) | ±1′ | | 角度精度(45°) | ±1′ | | 表面质量 | 40−20 |
|
|---|
