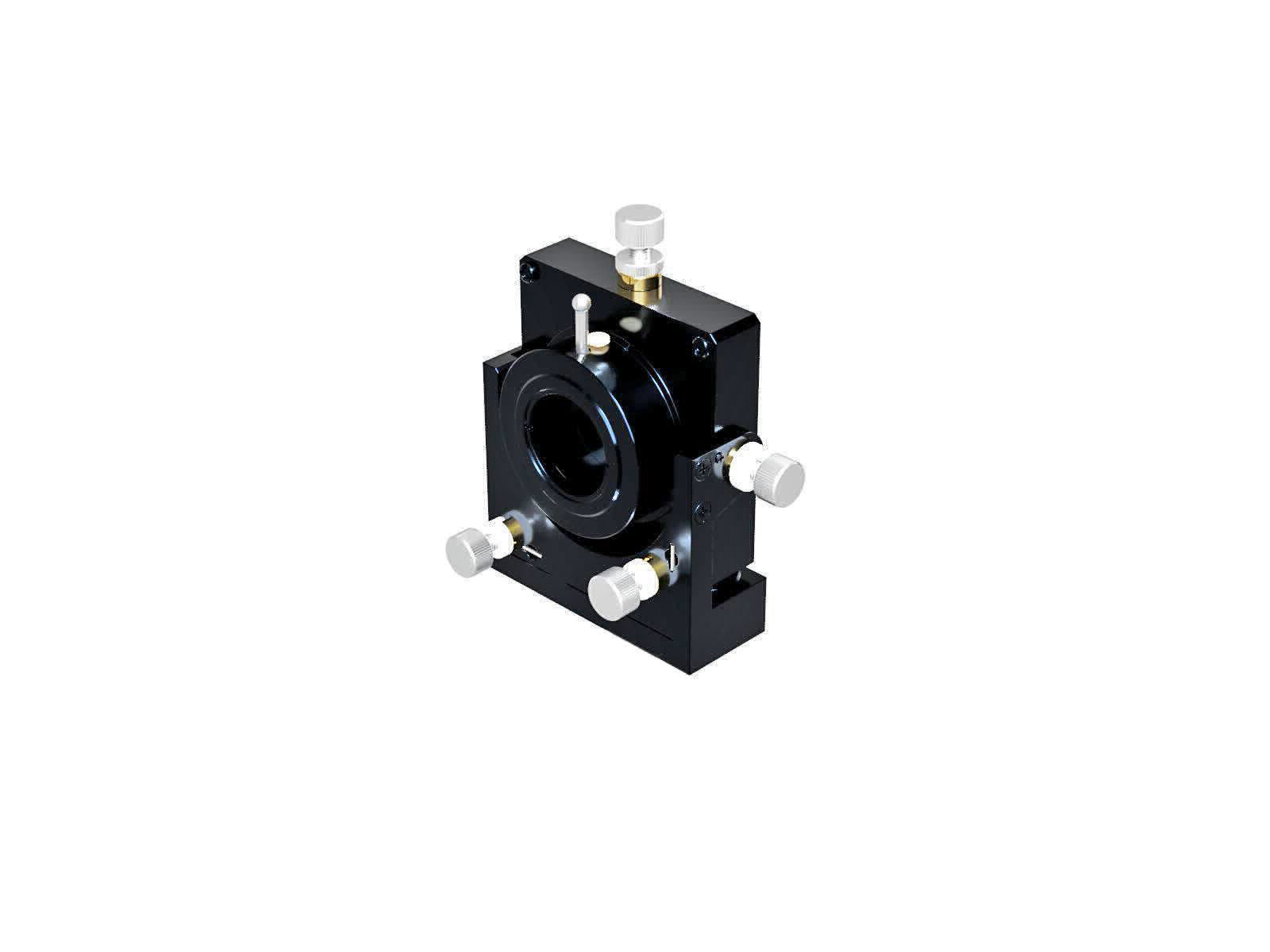

SIGMA西格玛 ALHN-12.7-3-EE 三轴透镜镜架（底板型）
◦还备有可调整倾斜角度的五轴透镜镜架 （ALHN-5），它可用于微调精密透镜的波面收差或光斑内的能量分布。
◦使用上面的手柄转动镜筒，可实现镜筒的前后移动，调整透镜的焦点位置。
◦调芯部采用了螺母锁紧机构，调焦部使用螺钉锁紧。
◦除单透镜外，也可以安装厚透镜或厚度为小于28mm的组合镜筒。
更多信息| 目录编号 | W4511 |
|---|
| RoHS | 是 |
|---|
| CE | 否 |
|---|
| 资料下载 |
|
|---|
| 图纸下载 |
|
|---|
| 信息 | ▶还有没有调焦机构的，仅可调芯的镜架。
WEB参照/カタログコードW4016-2
▶可提供固定小于φ20mm的透镜的可调芯镜架（LHCM）。
WEB参照/カタログコードW4512-2
▶如希望定制光轴高度，欢迎咨询。 |
|---|
| 注意 | ▶往镜筒内固定透镜时，请使用附属的垫圈（2种）。镜筒的长度有28mm，仅用螺纹环固定会很费时间。同时如果改变隔圈和透镜的相对位置，也可以改变透镜的位置。
▶透镜的焦距很大，可调焦的范围不够时，可使用长孔补充可调范围。 |
|---|
| 3D_CAD |
|
|---|
| 技术指标 | | 主要材料 | 铝合金 | | 表面处理 | 黑色氧化 | | 适用元器件外径 | φ12.7 mm | | 适用元器件厚度 | 0～27.5 mm | | 调芯范围 | φ4 mm | | 调芯分辨率 | 0.25 mm/周 | | 调焦范围 | ±3 mm | | 自重 | 0.2 kg |
|
|---|
