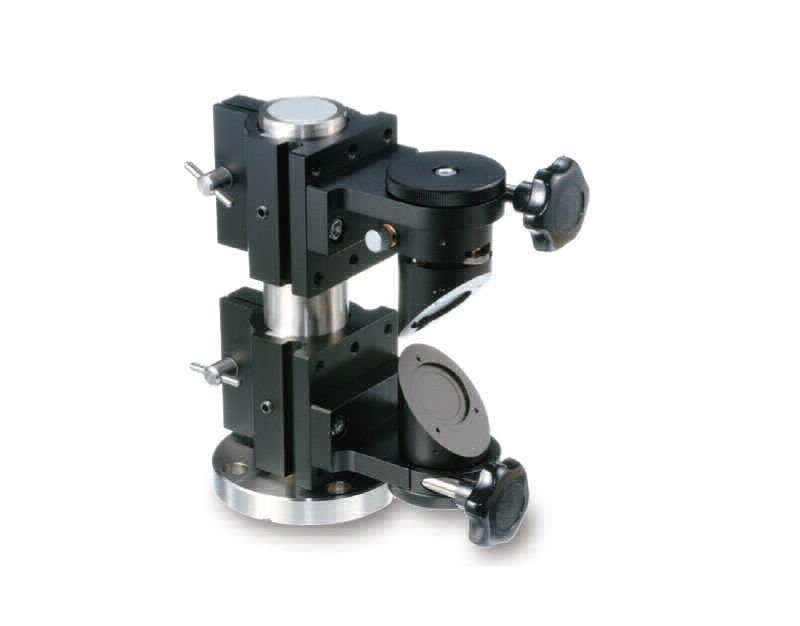

SIGMA西格玛 BSRU-177 光轴变换组件
◦光轴变换组件是外径为φ38.1mm的防震立柱和上下两个镜架的组合产品。
◦立柱具有防震性，镜架具有高刚性，所以此组件具有很高的稳定性。
◦把另售的反射镜（φ30mm厚度5mm）与镜架贴接使用。
◦此镜架不仅可以改变光轴高度，也可以粗调反射镜位置（立柱为中心的半径75mm的圆周上）和方向，锁紧机构可实现牢固的固定。
◦出射方的反射镜架有调整钮，可调整光束的出射角度。
更多信息| 目录编号 | W4014 |
|---|
| RoHS | 是 |
|---|
| CE | 否 |
|---|
| 资料下载 |
|
|---|
| 图纸下载 |
|
|---|
| 信息 | ▶为了更好地发挥光轴变换组件的防震性能，推荐将此组件直接设置在光学平台或防震台面上使用。 |
|---|
| 3D_CAD |
|
|---|
| A | 177.8mm |
|---|
| B | 33～40mm |
|---|
| 自重 | 3kg |
|---|
| 适用元器件外径 | φ30mm |
|---|
| 适用元器件厚度 | 5mm |
|---|
| 立柱 | 主要材料：不锈钢 表面处理：无 |
|---|
| 调整部 | 主要材料：铝合金 表面处理：黑色氧化 |
|---|
