SIGMA西格玛 fθ-300-1030THP 高功率用ｆθ透镜
◦ 采用了损伤阈值高的合成石英材料和电介质膜。 ◦ 镜头曲面的反射光的汇聚点都不在镜头内部，减少了由此引起激光损伤的可能性。
◦可以提供用于Yb激光基波（1030nm）的和高次谐波（257nm，343nm，515nm）的ｆθ透镜。
◦可以提供用于Yb激光基波（1030nm）的和高次谐波（257nm，343nm，515nm）的ｆθ透镜。
| 目录编号 | W3614 |
|---|---|
| RoHS | 否 |
| CE | 否 |

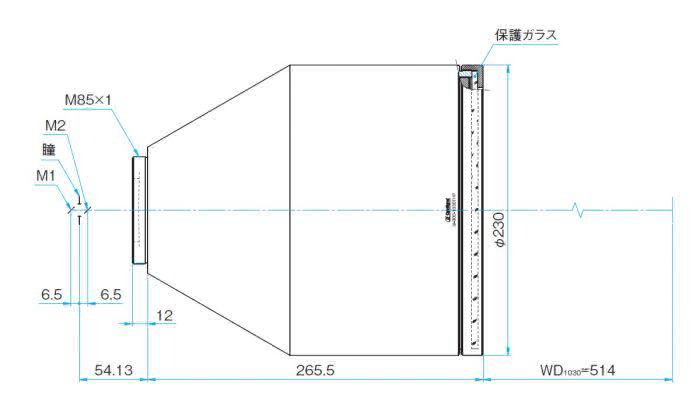

| 图纸下载 | |
| 信息 | ▶根据客户的要求，承接从1台开始的制造。 ▶承接制造fθ透镜和扫描振镜单元组成的激光扫描系统。 |
| 注意 | ▶由于fθ透镜被设计使用于扫描式的光学系统中，所以不推荐使用于成像系统。 ▶请把光束扫描系统（扫描振镜）安装在fθ透镜的入瞳位置上。光束扫描系统与入瞳位置不一致的情况下，将导致像差恶化，不能得到良好的聚光光斑。 ▶ｆθ透镜的入射端到第二振镜（M2）之间，存在镜片反射光的汇聚点，如果在此位置范围内配置其他光学器件的话，存在发生激光损伤的风险，更多细节欢迎来信咨询。 |
| 入射有效直径(MAX) | φ10mm |
| 激光损伤阈值 | 10J/cm2 |
| 工作距离 WD | 514.0mm |
| 是否远心 | ○ |
| 焦距 ｆ | 308.7mm |
| 设计波长 | 1030nm |
| 扫描角 | ±16.0° |
| 扫描范围 | 120x120mm |
| 透过率 〔入射角度0°〕 | 90% |
