SIGMA西格玛 MHAN-40M 万向式镜架
  • SIGMA西格玛 MHAN-40M 万向式镜架

SIGMA西格玛 MHAN-40M 万向式镜架

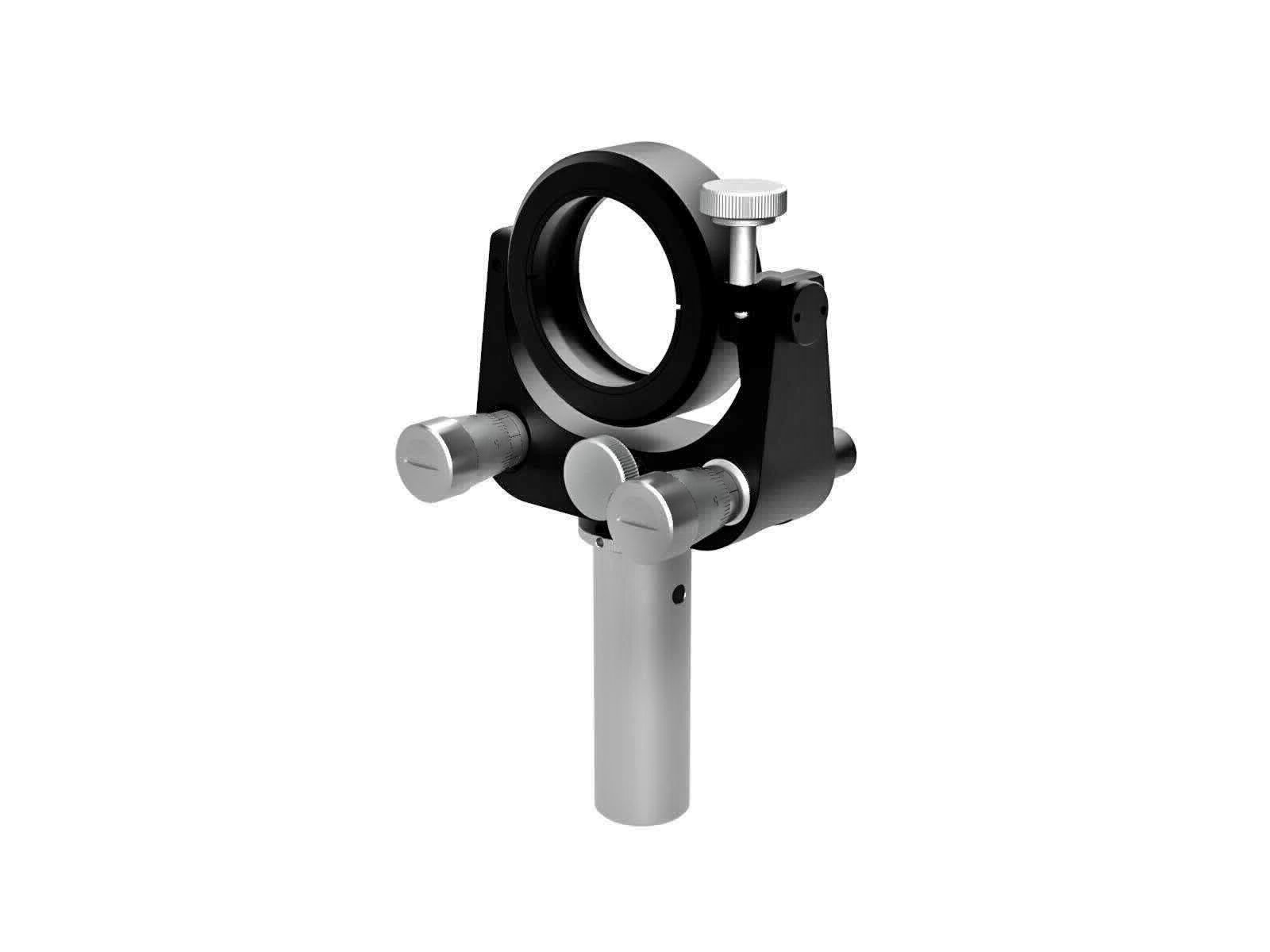

SIGMA西格玛    MHAN-40M    万向式镜架

◦万向式的构造加上可切换的微调机构，可以在所有方向对反射激光束的角度进行微调。
◦使用螺纹环从反射镜的后面固定反射镜，所以即使改变了反射镜的厚度，反射面仍在镜框的基准面处，其反射面位置不变。也就是说，旋转中心始终在反射面上。
◦调节机构采用了微分头，容易操作，调节方便。

更多信息
目录编号W4508
RoHS是
CE否

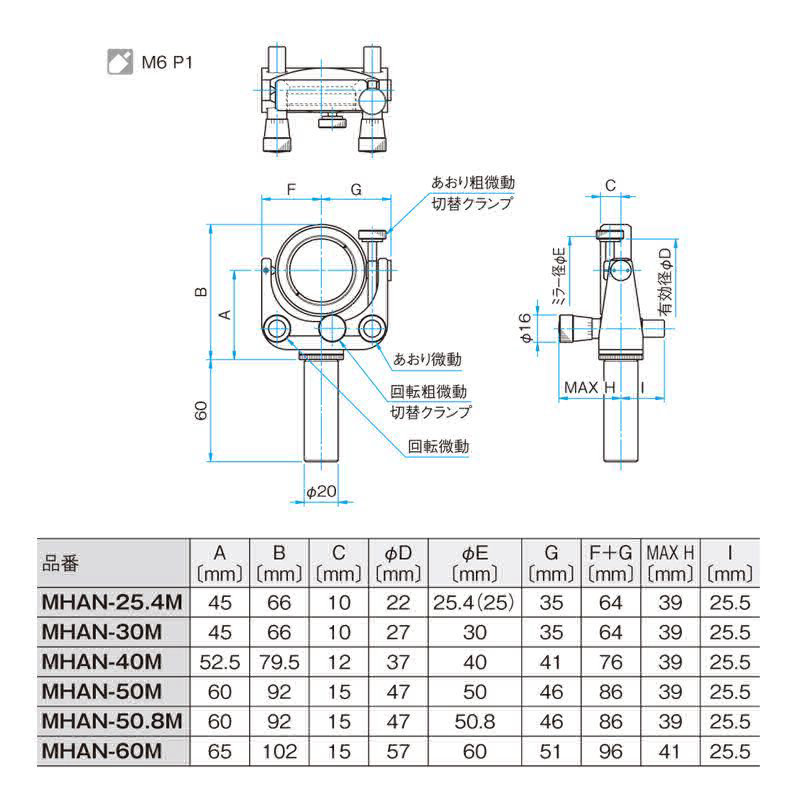

图纸下载



信息▶此镜架附属的立柱为RO-20-60（φ20mm长60mm），但也可根据客户要求更换其他的尺寸。装卸立柱时一般需要用台钳或钳子等工具的。但在购买镜架时客户可指定立柱的长度。更改立柱长度通常是免费的，但如果更改前后的立柱长度相差太大的话，也会收取一定的差额费用的，详情请咨询。
WEB参照/カタログコードW4010
▶备有带刻度的调节钮的镜架（NHAN-M）。WEB参照/カタログコードW4508
注意▶使用45度入射的分光镜时，受镜框遮挡影响，透过光束的有效口径会变小。此时，可选用通光口径更大的万向式分光镜镜架（BHAN）。
WEB参照/カタログコードW4011
▶在调整时，请注意锁紧切换机构。如果切换锁紧不牢固的话，容易导致无法微调，或镜架角度的变化。
▶在使用立柱支撑时，一定要先固定好立柱后再调整镜架。尤其是用中间环支撑时，一定不好忘记先锁紧立柱。
3D_CAD



技术指标
主要材料铝合金
表面处理黑色氧化
适用元器件外径φ40 mm
适用元器件厚度2～8 mm
微调范围 ( 俯仰 )±4°
微调范围 ( 方位 )±4°
微调分辨率 ( 俯仰 )约0.45°/周
微调分辨率 ( 方位 )约0.6°/周
自重0.6 kg
