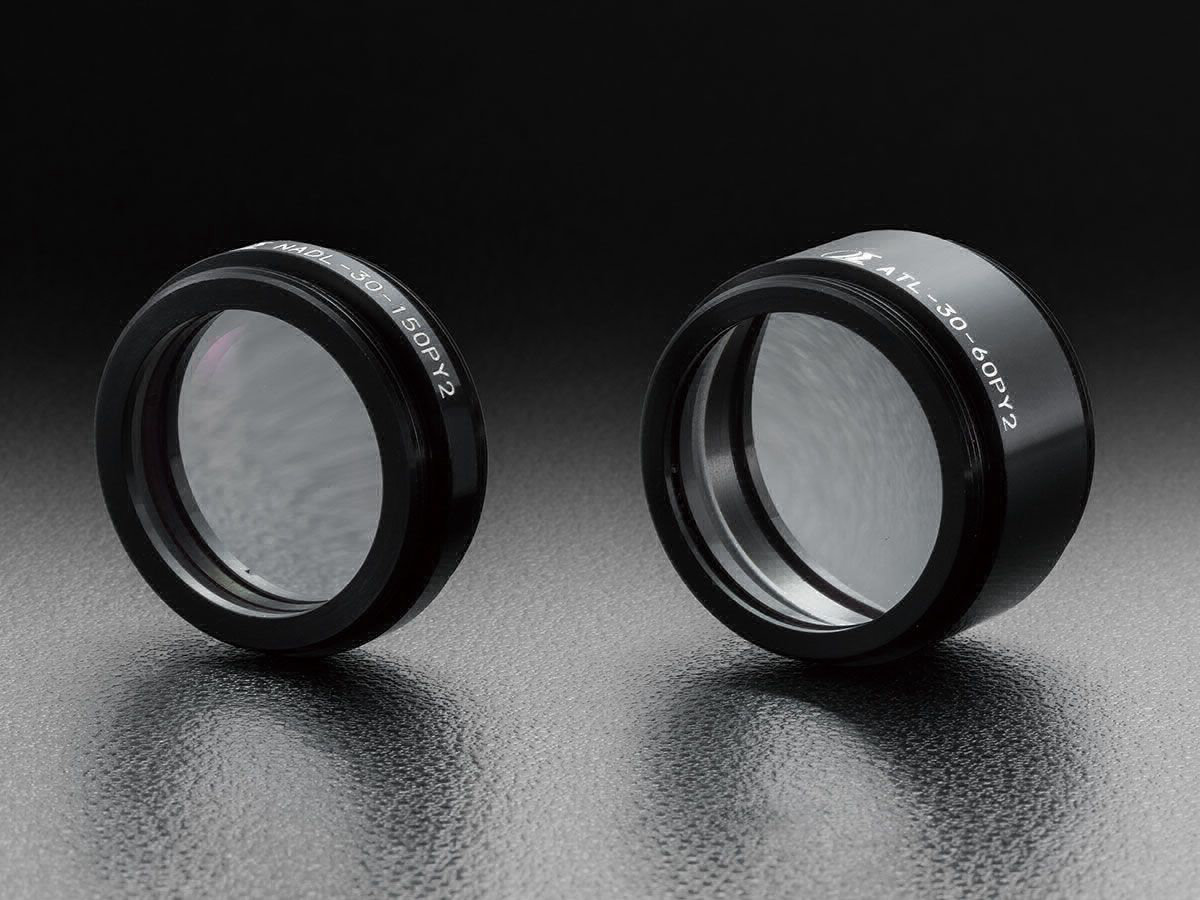

SIGMA西格玛 ATL-30-50PY2 可见光消色差透镜
◦通过光学优化设计，校正了以532nm为中心的宽带范围内色差。
◦ 焦距60mm以上的透镜，对准直激光成像后的焦点光斑直径几乎接近衍射极限。
◦ 透镜表面镀有增透膜，反射光量损失很小，聚光效率高。
◦ 焦距60mm以上的透镜，对准直激光成像后的焦点光斑直径几乎接近衍射极限。
◦ 透镜表面镀有增透膜，反射光量损失很小，聚光效率高。
| 目录编号 | W3078 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RoHS | 是 | ||||||||||||||||||||
| CE | 否 | ||||||||||||||||||||
| 资料下载 | |||||||||||||||||||||

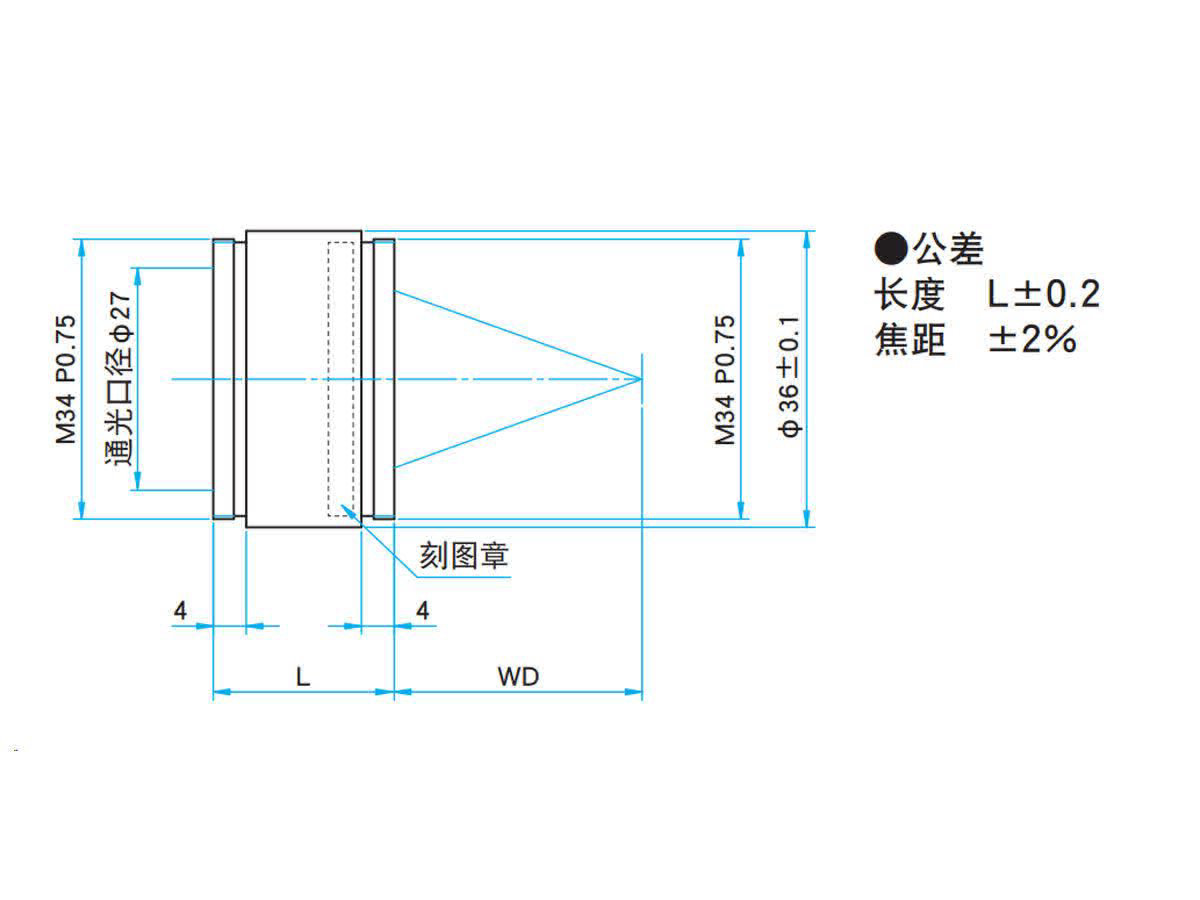

| 图纸下载 | |||||||||||||||||||||
| 信息 | ▶承接制造产品目录之外的高能量脉冲激光或指定波长的产品。 ▶按照客户技术指标，可以进行数百个量级的批量生产。 ▶为了保护透镜以避免被激光加工时溅出的粉末所损伤，可以配置另外销售的保护窗玻璃。 WEB参照/カタログコードW3081 ▶备有固定聚光透镜的专用支架（LHF-M34-30)。 WEB参照/カタログコードW4023 ▶关于各波长的焦距，请参考 | ||||||||||||||||||||
| 注意 | ▶聚光透镜令无限远物体成像于焦点位置，或将点光源转化为平行光。如果要对近距离的物体进行成像，透镜的光学性能将不能得到充分发挥。 ▶入射光要从指定方向进入聚光透镜，一定要使平行光从上面（刻图章为正立文字）入射到透镜中。如果入射光从反方向射入透镜，将导致球差恶化，焦点光斑变大，成像模糊。 ▶在设计波长之外的条件下使用时，可能导致球差恶化，透过率降低。 ▶使用大功率激光器，或在热源附近使用时，可能导致聚光透镜温度升高，焦距变化。如果长时间使用时一定要有良好的散热措施。 ▶入射光束直径太小的话，反而不能得到小的光斑。 | ||||||||||||||||||||
| 技术指标 |
|
