MORITEX茉丽特 MTL-24011C-005 双远心镜头
主要应用
- 电子零件相关
智能手机检测：零件、组装、最终外观
- 高精度零件测量・检测
汽车零件: 凸轮轴，发动机，仪表等
产品描述
规格
| Spec | MTL-24011C-005 | |||
|---|---|---|---|---|
| 最大IF (mm) | 11 | |||
| 视野类型 (Φmm) | 240 | |||
| 倍率. (x) | 0.046 | |||
| 工作距离 (mm) | 375 | |||
| 视场 | 1/3型 | H | 4.8 | 105 |
| V | 3.6 | 78 | ||
| D | 6 | 131 | ||
| 1/2型 | H | 6.4 | 140 | |
| V | 4.8 | 105 | ||
| D | 8 | 174 | ||
| 1/1.8型 | H | 7.1 | 155 | |
| V | 5.3 | 116 | ||
| D | 8.9 | 194 | ||
| 2/3型 | H | 8.8 | 192 | |
| V | 6.6 | 144 | ||
| D | 11 | 240 | ||
| 光学规格 | 有效F值 | 8.0 | ||
| 畸变 | (%) | 0.04 | ||
| 远心度 | (deg.) | 0.05 | ||
| 分辨率 @520nm | (μm) | 111.3 | ||
| 景深 @40um | (mm) | 305.9 | ||
| 外观尺寸 | 外径 | (Φmm) | 300 | |
| 镜筒长 | (mm) | 654.6 | ||
| 重量 | (kg) | 15.2 | ||
| 接口 | C | |||

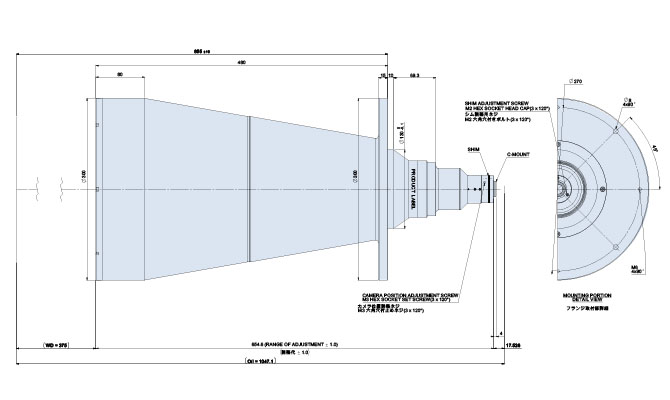

外观图
