滨松HAMAMATSU C10000-A01 TDI 板级相机
特殊站点
本网站提供有关科学相机的信息。
由于相机类型和性能范围广泛，因此要为每种用途选择最佳相机，这非常重要。
网站介绍了技术信息、模拟工具和实际用途示例，帮助您全面了解相机的性能并选择最适合您用途的相机。
软件
成像软件
通过我们的软件提供的界面，可访问我们所有精心设计的相机功能，从简单的设置曝光到为多维实验编排复杂的触发。
驱动程序软件
我们设计了一款软件 API，用于所有名为 DCAM-API 的滨松数码相机。同时还设计了一个软件开发套件，用于集成滨松相机和自定义软件。
详细参数
| 类型编号 | C10000-A01 |
|---|---|
| 成像设备 | 薄型背照式 |
| 有效像素数 | 2048 (H)×128 (V) |
| 细胞大小 | 12 μm (H)×12 μm (V) |
| 有效面积 | 24.58 mm (H)×1.536 mm (V) |
| 读出模式 | TDI 读出模式/帧读出模式*1 |
| TDI 传输方向 | 双向转移 |
| TDI 输出通道 | 4 TAP (512×128) |
| 抗信号干扰 | 是（满阱容量的 100 倍） |
| TDI 像素时钟频率 | 30 MHz |
| TDI 行速率 | 0.45 kHz 至 50 kHz |
| TDI 行速率控制 | 通过串行命令*2/外部触发器进行内部设置 |
| 最大阱容 | 80 000 个电子（典型值） |
| 读出噪声 | 50 个电子 (rms)（典型值） |
| 动态范围 | 1600:1 |
| 像素合并 | 2 x 2 |
| 模拟增益 | 1 倍至 5 倍（16 步长） |
| AD 转换器 | 12 位/8 位*3 |
| 接口 | Camera Link 基本配置 |
| 相机控制 | Camera Link 中的串行控制 |
| 相机输出时钟 | 60 MHz |
| 相机输出通道 | 2 TAP (1024 x 128) |
| 连接器 | Mini-Camera Link (SDR) x 1 |
| 透镜接口 | F 型接口 |
| 电源要求 | 直流+12 V*4 |
| 用电功耗 | 大约 13.2 W |
| 操作环境温度 | 0 ℃ 到 +40 ℃ |
| 存储环境温度 | -10 ℃ 到 +50 ℃ |
| 环境工作/存储湿度 | 90% 或更低（无冷凝） |
| 操作环境湿度 | 80% 或更低（无冷凝） |
*1：帧读出模式有助于轻松调焦，但不适合测量。请咨询我们的销售办事处了解详情。
*2：内部 TDI 行速率设置步长为 33 ns。
*3：可通过串行命令选择。
*4：不含交流适配器和外部触发器电缆。
光谱灵敏度特性

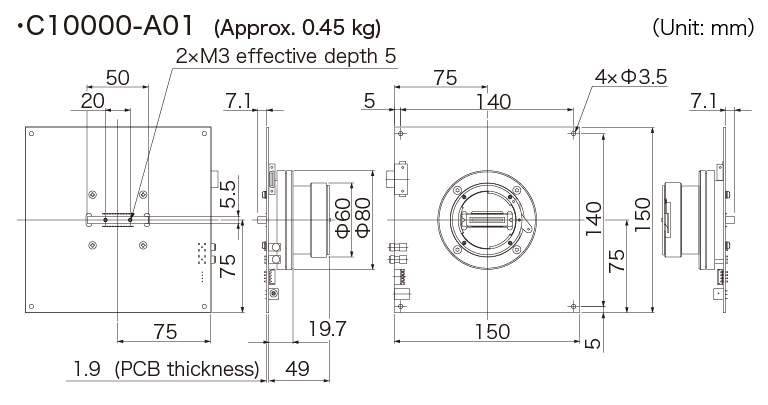

尺寸
