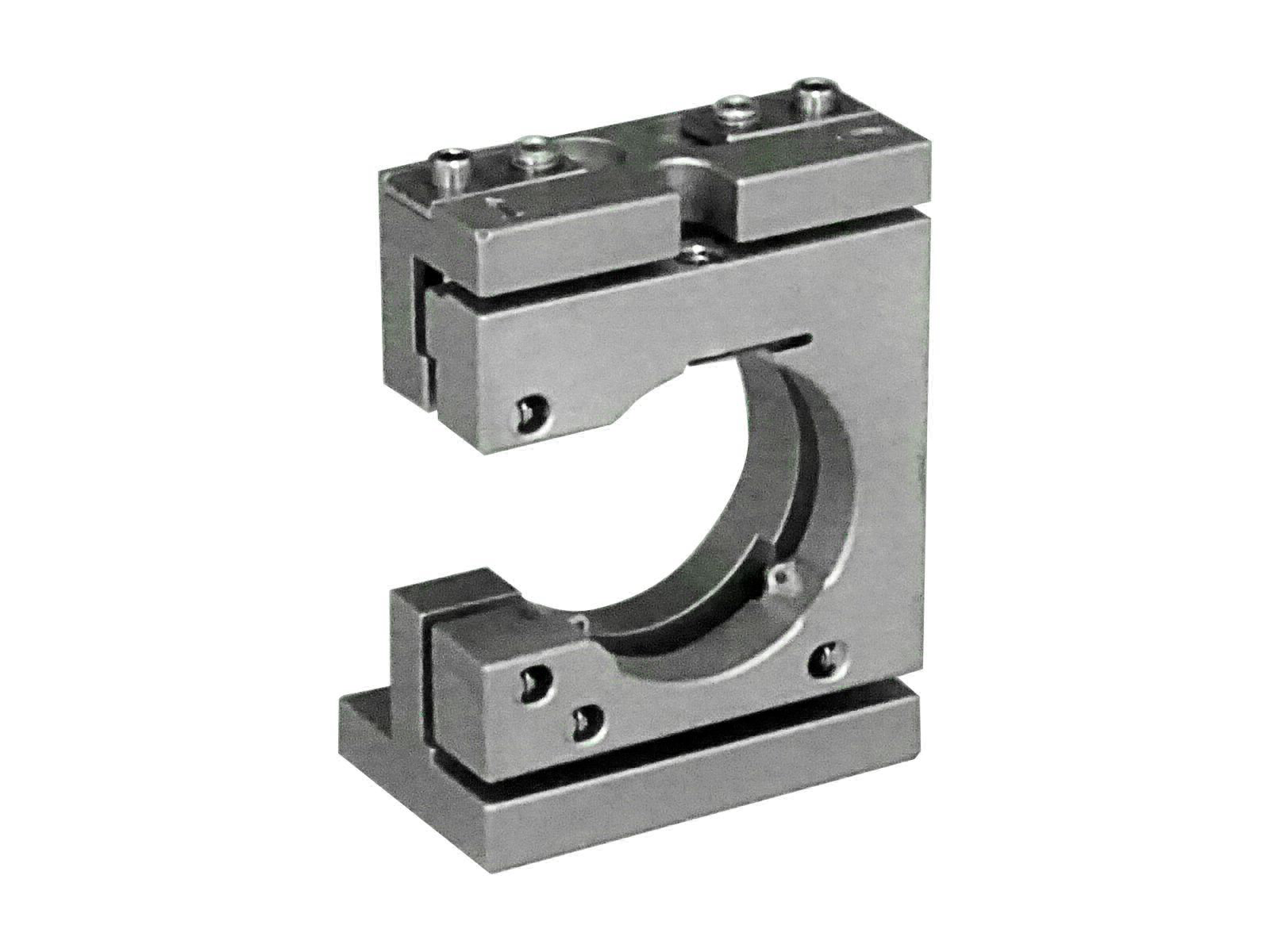

SIGMA西格玛 MHV-25.4L-F 上方可调镜架
- MHV-L-F系列镜架，从镜架的前侧插入镜片。MHV-L-R系列，则从镜架后侧插入镜片。
- 采用了便于实现高分辨率调节的细牙螺纹(螺距P＝0.25mm)。
- 可使用螺栓从上方固定到平板底座上，也可在下侧使用立柱或支柱等支撑固定。
- 备有使用胶水粘结固定镜片的工艺孔。同时，还制备了防止镜架整体转动的定位销孔。
| 目录编号 | W4161 |
|---|---|
| RoHS | 是 |
| CE | 否 |
| 资料下载 | |
| 图纸下载 | |
| 信息 |
|
| 注意 |
|
| 光轴高度 | 25.4 mm |
| 镜片 装入方向 | 从前侧装入 |
| 自重 | 0.16 kg |
| 主要材料 | 不锈钢 |
| 调整轴数 | 2 轴 |
| 调整范围(俯仰) | ±1.5 ° |
| 调整范围(方位) | ±1.5 ° |
| 适用元器件外径 | φ25 mm，φ25.4 mm |
| 适用元器件厚度 | 3～7 mm |
| 表面处理 | 无 |
| 分辨率(俯仰) | 约0.37 °/周 |
| 分辨率(方位) | 约0.38 °/周 |
| 有效直径 | φ23 mm |
