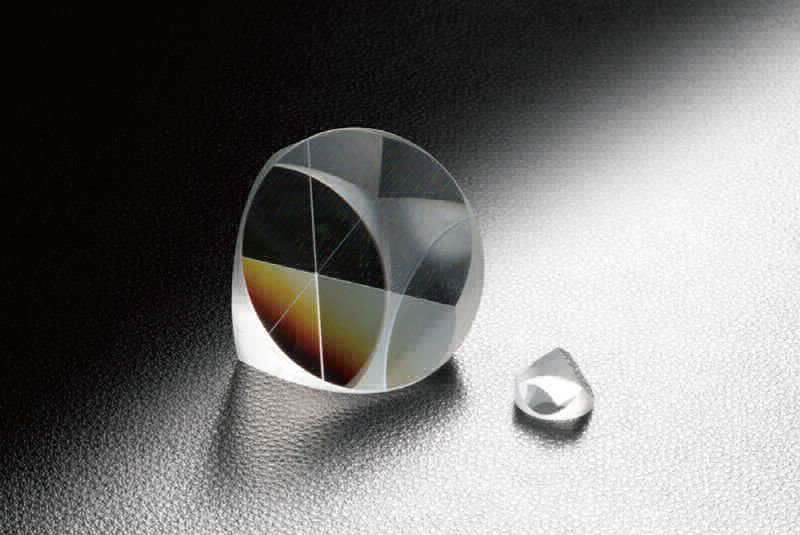

SIGMA西格玛 CCB-10M 角锥棱镜
- 角锥棱镜经过精密加工，可以高精度返回光线。
- 测量中即使稍微改变角锥棱镜的倾斜度，返回光的倾斜度也不会改变，光线会返回到测量仪器的检测器中。
- 为了抑制入射·出射面的反射损失，另外备有蒸镀防反射膜的CCB-M型。
更多信息| 目录编号 | W3126 |
|---|
| RoHS | 是 |
|---|
| CE | 否 |
|---|
| 资料下载 |
|
|---|
| 图纸下载 |
|
|---|
| 信息 | - 另外备有即使大于20度角入射时，反射光量也不会改变的中空角锥反射镜（RCCB）。
|
|---|

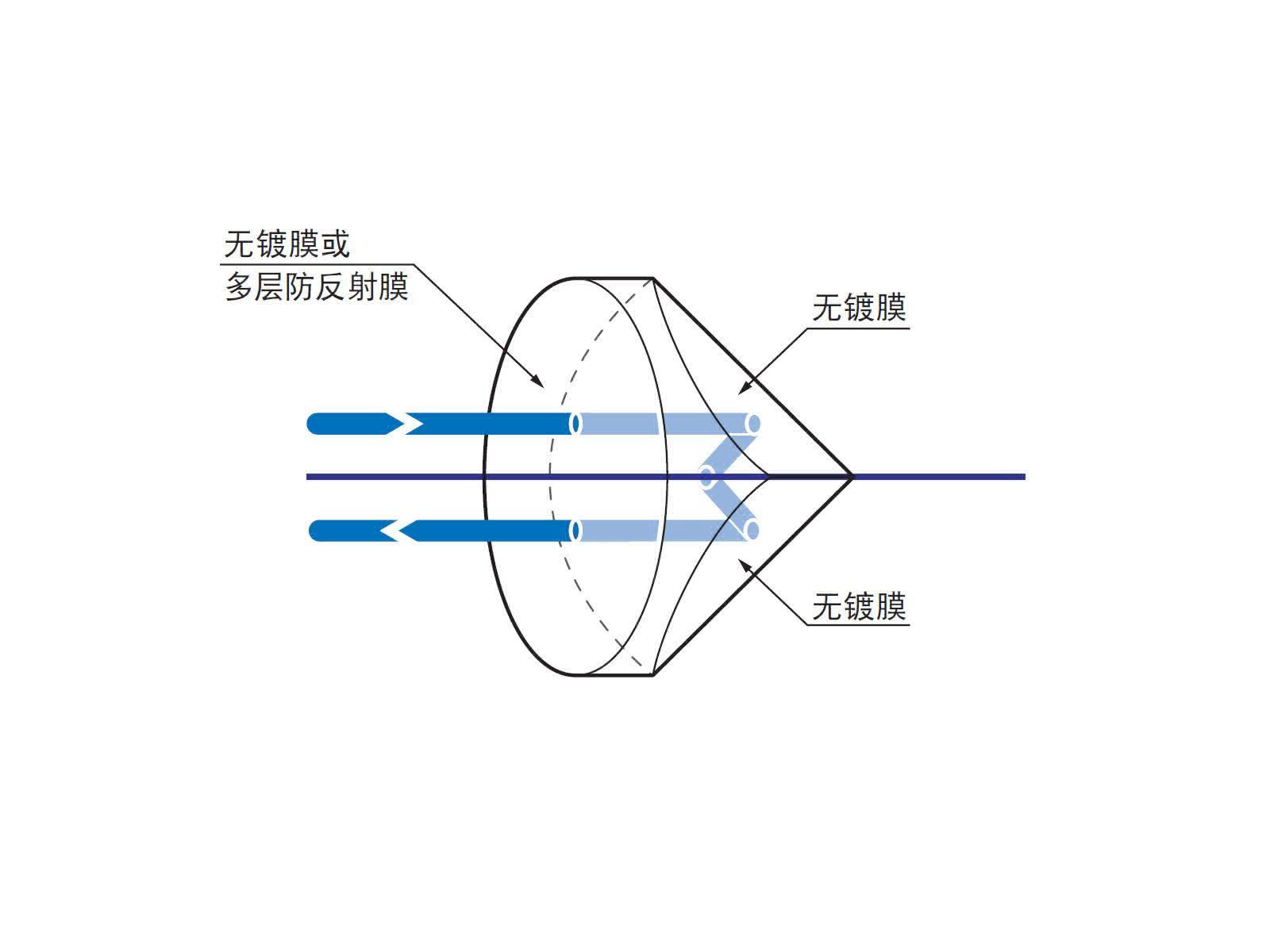

| 注意 | - 光束入射到角锥棱镜时，光束能够正确地以与入射角度相同的角度返回。光束的入射位置偏离角锥棱镜的中心时，光束将从中心的另一侧在偏离中心相同距离的位置射出。
- 角锥棱镜的3个反射面交叉的棱线有倒角，从入射·出射面观察时可以 看到6根不反射光束的呈放射状棱线。使用细的激光光束时，请不要使光束接触到这6根棱线。
- 无膜面沾有指纹或污渍时，即使是大于临界角，有时也不会形成全反射。请不要使无膜面接触到任何物品。
- 角锥棱镜的全反射面反射时会产生相位差，返回光的偏光特性会发生很大的变化。另外备有偏光特性的变化小的中空角锥反射镜（RCCB）。
|
|---|

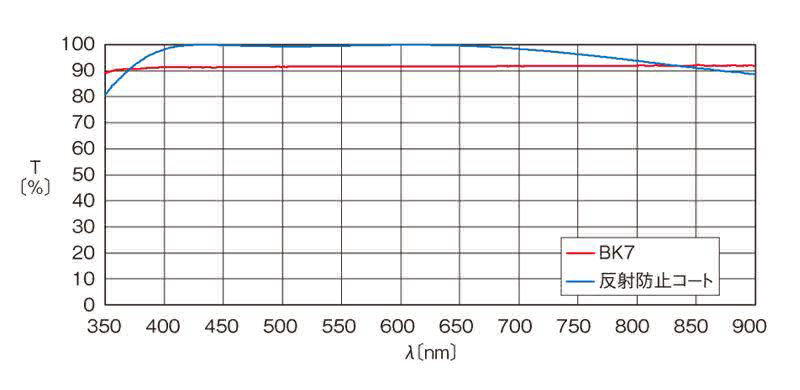

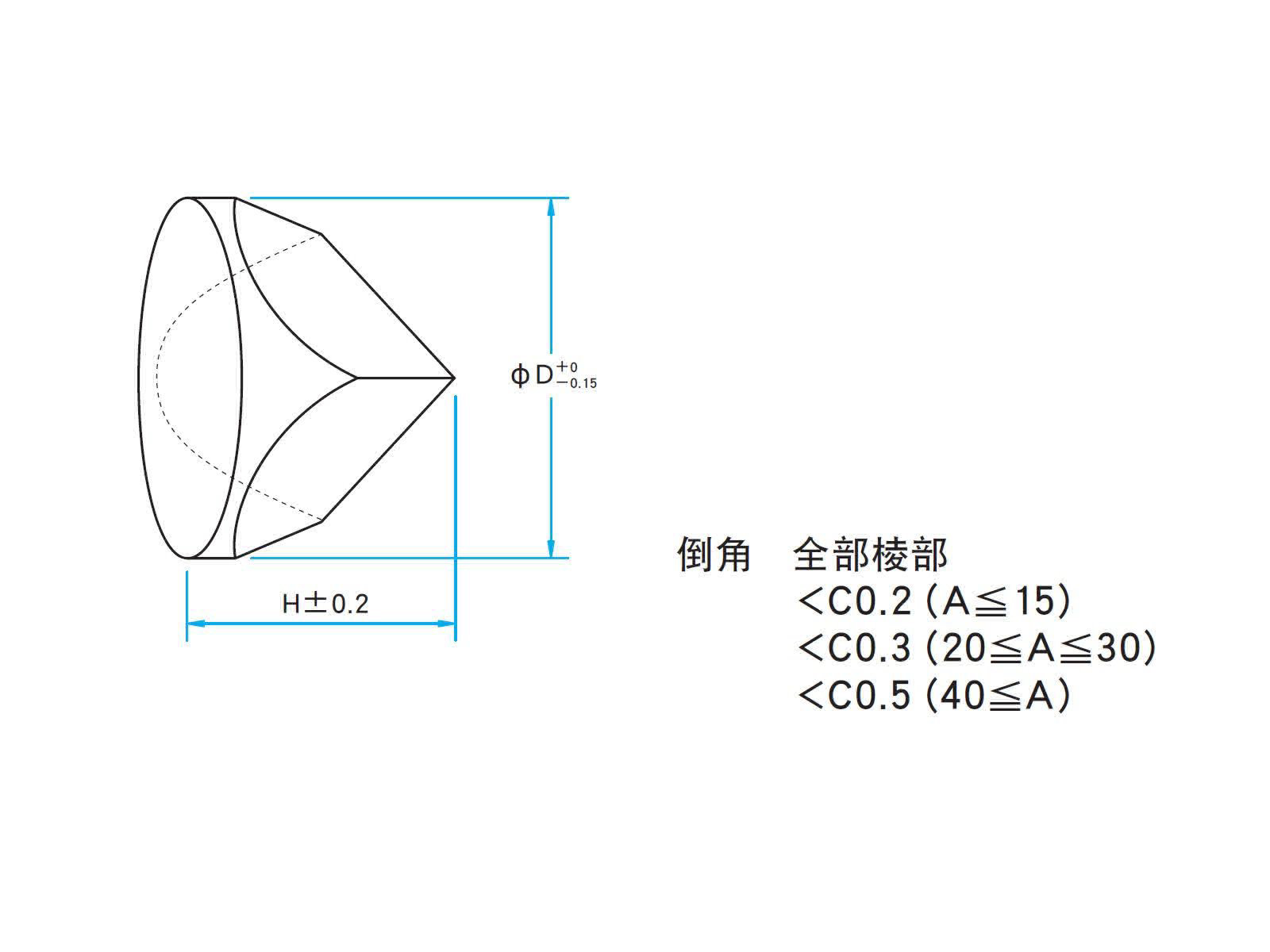

| 技术指标 | | 材质 | BK7 | | 口径侧面型精度 | λ/4 | | 光束偏角 | ＜5″ | | 镀膜 | 防反射膜(400〜700 nm) | | 入射角度 | ±20° ( 临界角的全反射条件 ) | | 表面质量 | 40−20 | | 有效直径 | 外径的90% | | 外径 φD | φ10 mm | | 高度 H | 8.6 mm | | 激光损伤阈值 | 4 J/cm2( 激光脉冲宽 10 ns, 重复频率 20 Hz ) |
|
|---|
