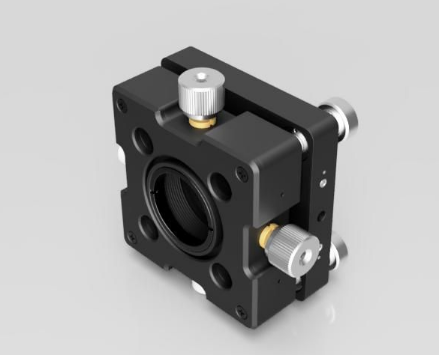

SIGMA西格玛 C30-ALH5-25.4 笼式角度可调十字调节镜架
◦镜架上备有固定导杆用的通孔，方便设置到光路中心位置。
◦配备了3个角度调整旋钮，可方便实现光轴方向的位置调节。
◦十字调节部备有锁紧结构，方便调节后的固定。
◦使用带M4螺纹的导杆，可连接底板等。
更多信息| 目录编号 | W4801 |
|---|
| RoHS | 是 |
|---|
| CE | 否 |
|---|
| 图纸下载 |
|
|---|
| 注意 | ▶角度调整机构没有锁紧机构。 |
|---|
| 组装 | 从导杆端面插入 |
|---|
| 调整范围(俯仰) | ±3° |
|---|
| 调整范围/十字调节 | φ2mm |
|---|
| 调整范围(方位) | ±3° |
|---|
| 适用元器件外径 | φ25.4mm |
|---|
| 分辨率(俯仰) | 0.32°/转 |
|---|
| 分辨率(方位) | 0.32°/转 |
|---|
| 分辨率/十字调节 | 0.25mm/转 |
|---|
| 导杆直径(间距) | φ6mm （30x30mm） |
|---|
| 自重 | 0.2kg |
|---|
| 主要材料 | 铝合金 |
|---|
| 适用元器件厚度 | ～9mm |
|---|
| 表面处理 | 黑色氧化 |
|---|
| 有效直径 | φ22mm |
|---|
