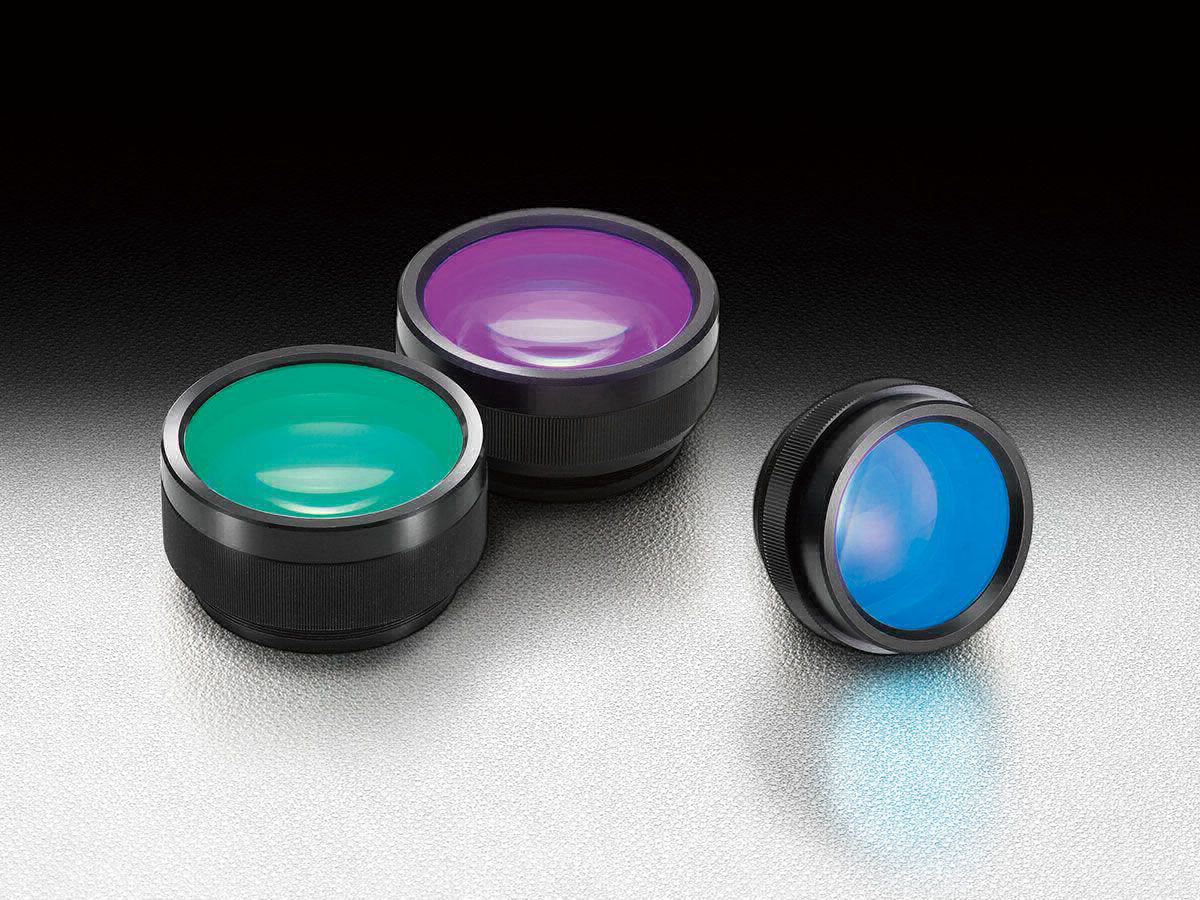

SIGMA西格玛 fθ-100-355THG fθ透镜

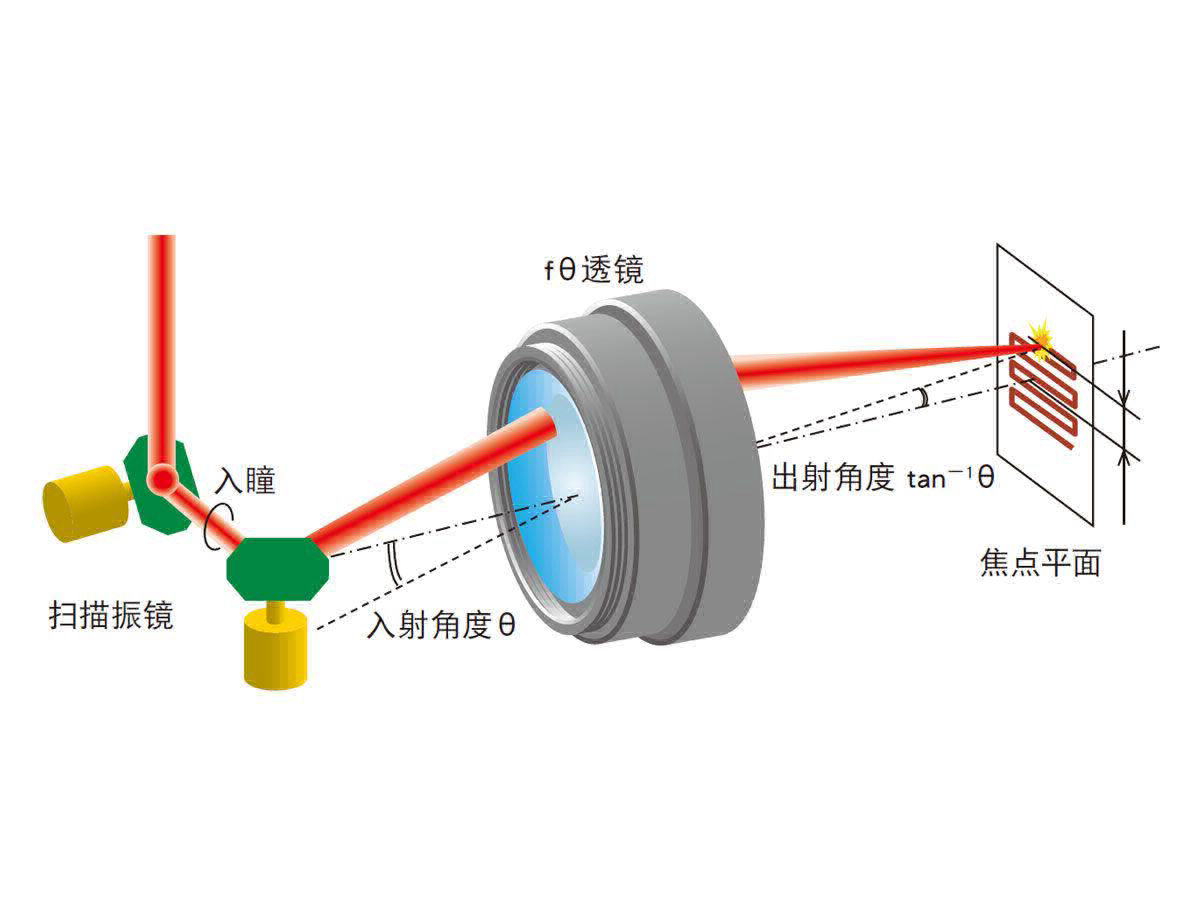

- 利用透镜的畸变效果，使扫描振镜等的反射镜的等速旋转运动变换为在焦点平面上的光斑的等速直线运动。
- 可以提供用于YAG激光基波（1064nm）的和高次谐波（266nm，355nm，532nm）的ｆθ透镜。
| 目录编号 | W3084 |
|---|---|
| RoHS | 是 |
| CE | 否 |
| 资料下载 | |
| 图纸下载 | |
| 信息 | ▶根据客户的要求，承接从1台开始的制造。 ▶承接制造fθ透镜和扫描振镜单元组成的激光扫描系统。 |
| 注意 | ▶由于fθ透镜被设计使用于扫描式的光学系统中，所以不推荐使用于成像系统。 ▶请把光束扫描系统（扫描振镜）安装在fθ透镜的入瞳位置上。光束扫描系统与入瞳位置不一致的情况下，将导致像差恶化，不能得到良好的聚光光斑。 |

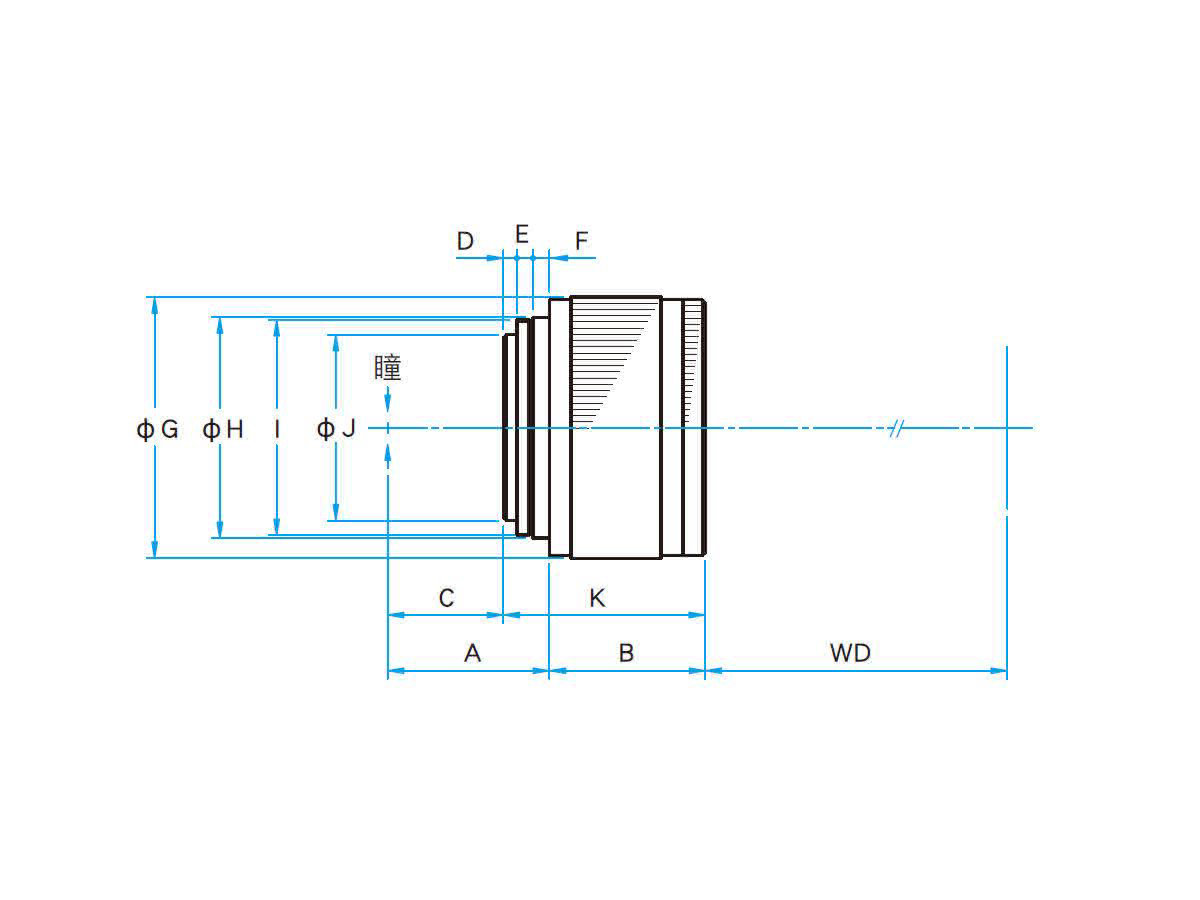

| A | 80mm |
| B | 109.6mm |
| C | 59mm |
| D | 9mm |
| E | 6mm |
| F | 6mm |
| I | M100P1 |
| K | 130.6mm |
| 工作距离 WD | 60.94mm |
| φG | φ112mm |
| φH | φ102mm（g6） |
| φJ | φ84mm |
| 是否远心 | ○ |
| 焦距 ｆ | 100.1mm |
| 设计波长 | 355nm |
| 扫描角 | ±15° |
| 扫描范围 | φ52mm |
| 透过率 〔入射角度0°〕 | 90％ |
| 入瞳直径 | φ14mm |
