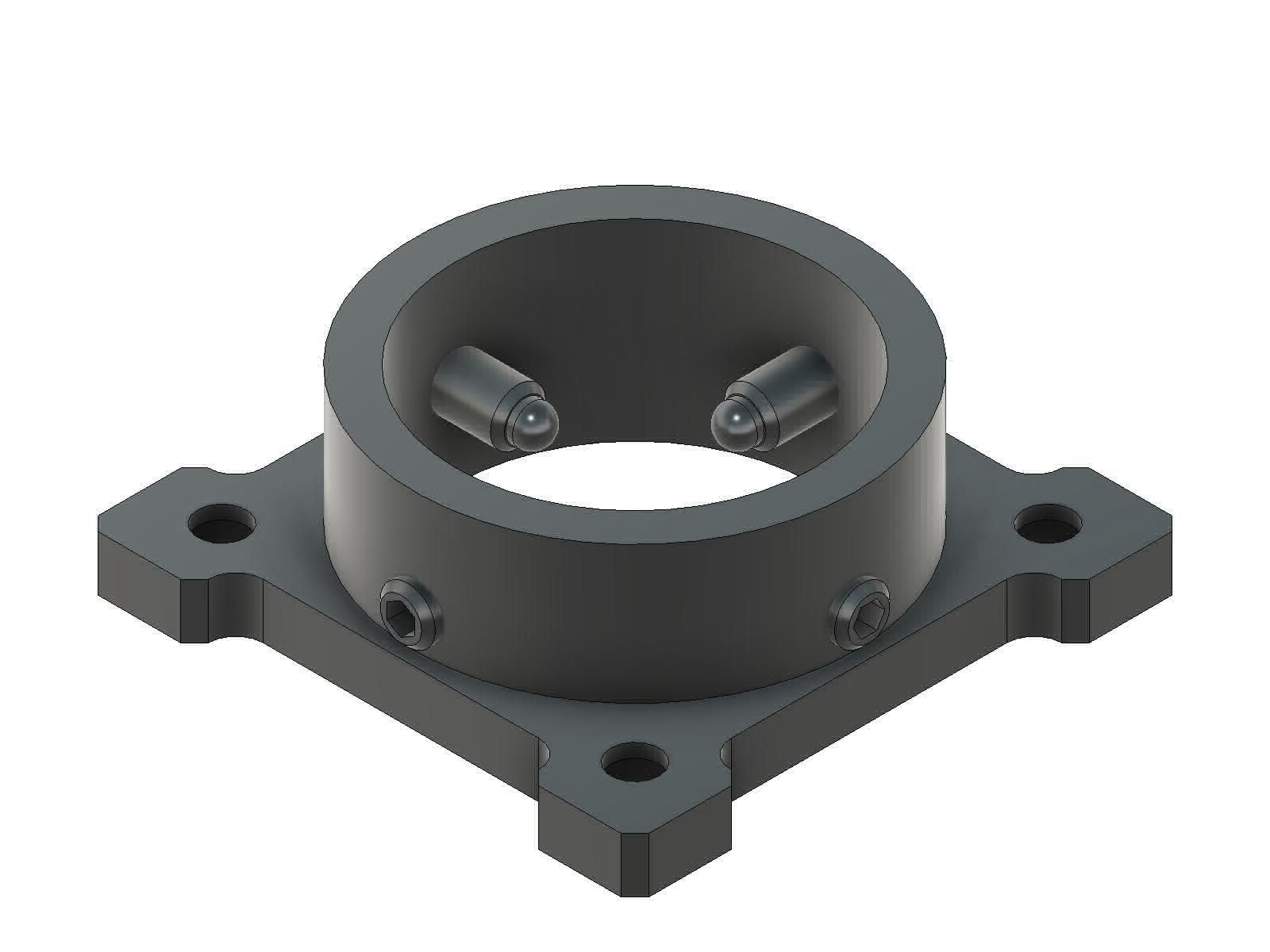

SIGMA西格玛 CU-074SQ 跳转到图像库的开头 遮光部件3 (带夹持功能)
更多信息| RoHS | 是 |
|---|
| CE | 否 |
|---|
| 图纸下载 |
|
|---|
| 信息 | - 另备有可以将滤光片倾斜一定角度安装在Σ立方体内的滤光片倾斜安装支架（CU-076）。
|
|---|
| 注意 | - 遮光部件安装在Σ立方体上时，其内部无法再安装元器件。需安装元器件时，要把遮光部件拆下并与元器件平稳放好，用遮光部件上的4个紧定螺钉从元器件侧面紧固。
- 遮光部件安装在Σ立方体上时，不能调整其上的紧定螺钉。当紧定螺钉发生松动时，可能会引起所夹持元器件的脱落。
- 不能用于固定厚度为2mm以下的薄透镜或容易发生偏载的元器件。请选用其他支架。
- 不能与Σ立方体用遮光部件3（CU-074SC）或Σ立方体用连接件（CU-OBS-26H）一起使用。遮光部件上的紧定螺钉有伸出部分的话，会与其他连接部件发生干涉。
- 固定直径为φ18mm以上的元器件时，可能会与安装在Σ立方体上的小型铝制光学导轨（OBS）发生干涉。
|
|---|
| 适用元器件外径 | φ25 - φ7 mm |
|---|
| 自重 | 0.052 kg |
|---|
| 主要材料 | 铝 |
|---|
| 表面处理 | 黑色阳极氧化 |
|---|
